电磁流量计由传感器和转换器两部分组成，传感器由测量管、电极、励磁线圈、铁芯和壳体等部分组成。转换器将流量信号放大、处理、运算后，可显示瞬时流量、累积流量，输出脉冲，模拟电流等信号，用于流体流量的测量与控制。电磁流量计采用智能转换器，不仅具有测量、显示等功能，而且支持数据远传、无线遥控、报警等功能。
电磁流量计适用于电导率大于5uS/cm导电介质，公称通径范围宽，适应各种实际环境条件，具有多种供电方式，多种信号输出，采用标准RS-485串行通讯接口，支付国际通用标准MODBUS-RTU通迅协议和GPRS等多种无线和有线通信组网方式，具有累积脉冲当量输出。提供可远程网络访问的无线抄表系统（计算机管理软件和数据库）。
测量原理

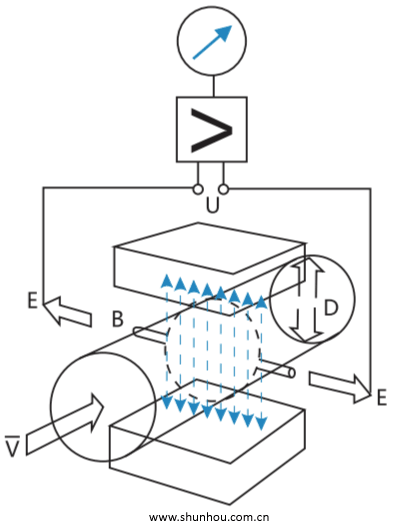

电磁流量计工作原理基于法拉第电磁感应定律。下图中上下两端的两个电磁线圈产生恒定或交变磁场，当导电介质流过电磁流量计时，流量计管壁上的左右两个电极间可检测到感应电动势，这个感应电动势大小与导电介质流速、磁场的磁感应强度、导体宽度（流量计测量管内径）成正比，再通过运算就可以得到介质流量。
感应电动势工艺参数方程为：E=KBVD
式中E：感应电动势；D：测量管内径；B：磁感应强度；V：平均流速；K：与磁场分布及轴向长度有关的系数
产品应用
■石油、化工、钢铁
■食品、电力、造纸
■水处理、供水、供热、环保等
基本参数
| 执行标准 | JB/T9248-1999 |
| 公称通径 | 15-1200mm（特殊规格可定制） |
| 流速范围 | 0-10m/s |
| 准确度 | ±0.5%R，±1%R(DN20以下) |
| 介质电导率 | 理论值>5uS/cm，实际使用>30uScm |
| 公称压力 | 1.0、1.6、2.5、4.0MPa |
| 环境温度 | -10℃~55℃ |
| 衬里材质：氯丁橡胶(CR) | 极限温度0-80℃ |
| 衬里材质：聚四氟乙烯(PTFE) | 极限温度0-120℃ |
| 衬里材质：聚全氟乙丙烯(FEP) | 极限温度0-120℃ |
| 衬里材质：可焰性聚四氟乙烯(PFA) | 极限温度-10-180℃ |
| 衬里材质：聚氨酯(PU) | 极限温度-20-60℃ |
| 输出信号 | 4~20mA；脉冲/频率2kHz(默认)，5kHz(Max) |
| 电缆口尺寸 | M20×1.5(标配尼龙防水接头，可选配防爆金属接头) |
| 电源电压 | 110/220V AC(100-240V AC)，50Hz/60Hz；24V DC±10% 功耗：<15VA |
| 通信方式 | RS-485，支持标准MODBUS-RTU协议、HART协议；GPRS |
| 信号电极和接地电极材料 | 不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、铂金、碳化钨 |
| 电极形式 | 内插式 |
| 电极数量 | 3-4电极(2个测量电极+1个接地电极)，按口径配置 |
| 外壳材料 | 碳钢，不锈钢 |
| 防护等级 | 分体型(IP65、IP67、IP68)；一体型(IP65) |
| 间距/配线长度(分体式) | 标配10米连接线，可选1~300米 |
