浮球连续式液位计结构简单，调试方便，可靠性好，精度高等优点，广泛应用于高压、粘稠、脏污、腐蚀性等介质的液位（界面）的连续测量，可输出0~5VDC/0~10VDC 或4 ～ 20mA标准信号输出，变送器采用24VDC 两线式，工作稳定可靠，无须调整，可用于敞口、密闭容器或地下池槽，可现场显示，也可配仪表在控制室内进行显示和控制，可测量导电非导电介质,能克服液体的泡沫所造成的假液位的影响，被广泛应用于炼油、化工、造纸、食品、及污水处理等行业。
测量原理
浮球连续式液位是利用浮球内磁铁随液位变化，来改变连杆内的电阻与磁簧开关所组成的分压电路，分压信号经过转换器转变成4 ～ 20mA 标准信号，通过显示仪表显示液体的实际位置，从而达到液位的远距离检测和控制。
应用图示说明

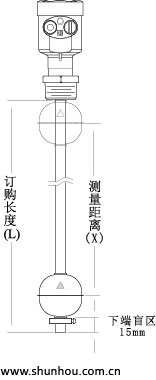

订购长度(L)=测量距离(X)+浮球长度+末端长度(15mm)=X+52+15=67+X(mm)
应用特点
- 内部感测元件采用进口模组形式设计，可靠性高，抗干扰能力强；
- 高灵敏度封装形式磁簧开关，敏度高、工作寿命长；
- 电路设计采用高性能集成电路, 稳定可靠带零点自稳功能，不受温度、压力变动影响；
- 输出方式可选(4 ～ 20)mA、(20 ～ 4)mA、0-5V、0-10V，Hart 接口通信( 可选)。

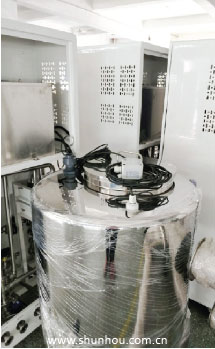

应用场合
适用于冶金、石油、化工、船舶、环保、电力、造纸、制药、印染、食品、市政等行业生产中各种塔、罐、槽、球形容器或锅炉等设备的液位、油位、油水界面、泡沫界面的连续测量和控制。
选型表
| LE- | □ | □ | □ | □ | □□ | □ | □□ | □□□□ |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ |
|
①订购型号 |
LE：浮球式液位变送器 |
|
|
②防爆选项 |
P：普通型 D：隔爆型（ExdIICT6) I：本安型（ExiaIICT6) |
|
|
③接线盒形式 |
A：赫斯曼 B：铝合金（灰） C：PP（大圆） D：PP（小圆） |
|
|
④解析度 |
A：6.35mm B：12.7mm A、B为进口磁簧模组 |
|
|
⑤输出/显示 |
1：4～20mA DC两线制/无显示 |
|
|
⑥过程连接 |
法兰/螺纹尺寸 |
法兰/螺纹规格 |
|
⑦杆径 |
4: Φ14 SUS304 6: Φ14 SUS316L |
|
|
⑧浮球型号 |
S2：SUS304/316L P3：PP |
|
|
⑨插入深度 |
0500：500mm |
|
产品总长因工艺影响，误差±5mm, 产品特性、规格尺寸，必要时随时修改，恕不另行通知!
